◆ Mahsulotga umumiy nuqtai
Yuqori{0}}qattiqlikli tuzilma va yuqori aniqlikdagi komponentlar bilan ishlab chiqilgan ushbu 5 oʻqli vertikal ishlov berish markazi ajoyib damping ish faoliyatini taʼminlaydi. U bir vaqtning o'zida 5 o'qli eng murakkab vazifalarni bajarishda ham mukammal ishlov berish aniqligiga erishish uchun mo'ljallangan.
◆ Mashinaning asosiy xususiyatlari
Mustahkam yotoq tuzilishi:
Mashina yuqori sifatli{0}}Meehanite quyma temiridan foydalanadi, bu esa og'ir yuklarni bajarish uchun-barqaror va mustahkam poydevor yaratadi.
01
Yuqori ishlov berish aniqligi:
Zo'r tebranish{0}}sönümleme xususiyatlari eng yuqori darajadagi sirt qoplamasi va o'lchov aniqligini ta'minlaydi.
02
Qoʻshimcha{0}}Keng asosiy dizayn:
Ultra-keng taglik va mustahkamlangan korpusli quyma bilan jihozlangan mashina yuqori tezlikda ishlov berishda qo‘shimcha tayanch va maksimal kesish qattiqligini taqdim etadi.
03
Dinamik operatsion barqarorlik:
Murosasiz barqarorlikni saqlagan holda yuqori-tezlikda harakatlanishni osonlashtirish uchun aniq chiziqli yo‘nalishlar bilan jihozlangan.
04
Yuqori{0}}momentli haydovchi tizimi:
To'g'ridan-to'g'ri qo'zg'atuvchi vosita tizimi bilan birlashtirilgan aniq sharli vintlar{0}} yuqori moment chiqishini ta'minlaydi va teskari zarbani samarali bartaraf qiladi.
05
◆ Professional ilovalar
Professional-5-sinf-oʻq yechimi sifatida ushbu mashina yuqori{4}}tezlik dinamikasi, oʻta qattiqlik va yuqori aniqlikni mukammal birlashtiradi. Bu aerokosmik, avtomobilsozlik, mog'or-va yuqori texnologiyali sanoatda murakkab komponentlar ishlab chiqarish uchun ideal tanlovdir.

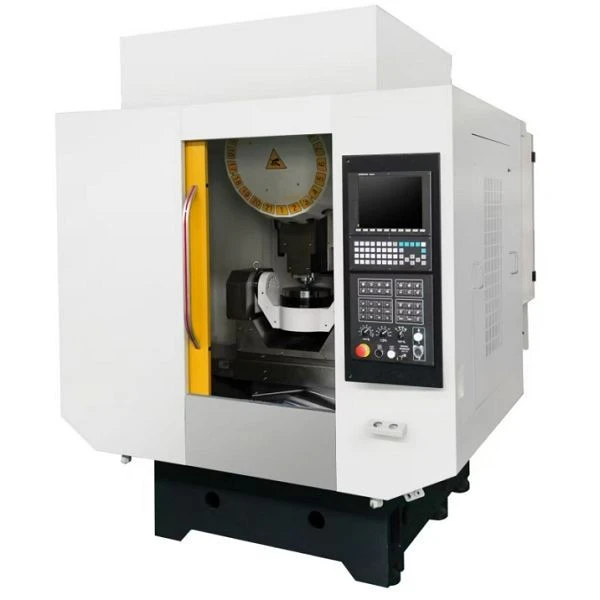

XMDR-400+ Trunnion Type 5 eksa vertikal ishlov berish markazi
◆ Model spetsifikatsiyalari
5 eksa vertikal ishlov berish markazi parametrlari jadvali
|
Model |
MU-400S |
MUA-400S |
XMDR-400+ |
|
Sayohat |
|||
|
X/Y/Z o'qining harakatlanishi (mm) |
800 / 600 / 600 |
800 / 600 / 600 |
600 / 450 / 330 |
|
O'qning egilish diapazoni (deg) |
+30 ~ -120 |
+30 ~ -120 |
±120 |
|
C o'qi aylanish diapazoni (deg) |
360 |
360 |
±360 |
|
Shpindel burunidan stolgacha bo'lgan masofa (o'q 0 gradusda) (mm) |
150–750 |
150–750 |
55–385 |
|
Ish stoli |
|||
|
Stol o'lchami (mm) |
Ø400 |
Ø400 |
Ø260 |
|
Stolning yuk ko'tarish qobiliyati (0–45 daraja egilish) (kg) |
400 |
400 |
260 |
|
Stolning yuk ko'tarish qobiliyati (45-90 daraja egilish) (kg) |
150 |
150 |
60 |
|
Oziqlantirish tezligi |
|||
|
X/Y/Z tez harakat (m/min) |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
|
Kesish besleme tezligi (mm/min) |
10000 |
10000 |
10000 |
|
Konditsioner o'qini tez uzatish (devr/daq) |
15 / 20 |
15 / 20 |
189 / 386 |
|
Shpindel |
|||
|
Shpindel tezligi (rpm) |
12000 |
12000 |
12000 / 24000 |
|
Shpindelli haydovchi turi |
To'g'ridan-to'g'ri ulanish |
To'g'ridan-to'g'ri ulanish |
To'g'ridan-to'g'ri ulanish |
|
Mil konus (ISO) |
BBT-40 |
BBT-40 |
BT30 / BBT30 |
|
Shpindelli dvigatel (kVt) |
11 / 15 |
11 / 15 |
5.5 / 7.5 |
|
Aniqlik |
|||
|
X/Y/Z joylashishni aniqlash aniqligi (mm) |
±0.007 |
±0.007 |
±0.005 |
|
X/Y/Z takrorlanishi (mm) |
±0.005 |
±0.005 |
±0.003 |
|
Sovitish o‘qining takrorlanishi (arc-sek) |
8 / 6 |
8 / 6 |
±8 / ±5 |
|
Asboblar jurnali (ixtiyoriy) |
|||
|
Asbob quvvati |
24 |
24 |
21 |
|
Maks. asbob diametri (qo'shni asboblar yo'q) (mm) |
120 |
120 |
60 |
|
Maks. asbob uzunligi (mm) |
300 |
300 |
120 |
|
Maks. asbob og'irligi (kg) |
8 |
8 |
8 |
|
Boshqalar |
|||
|
Mashinaning umumiy balandligi (mm) |
3061 |
3061 |
2180 |
|
Zamin maydoni (L×W) (mm) |
3200×3325 |
3200×3325 |
1800×1700 |
|
Quvvat talabi (kva) |
30 |
30 |
20 |
|
Mashinaning og'irligi (taxminan) (T) |
8 |
8 |
3 |
|
CNC boshqaruvchisi |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
