◆ Mahsulotga umumiy nuqtai
Mukammallik uchun ishlab chiqilgan ushbu 5{1}}eksali vertikal ishlov berish markazi yuqori-qattiqlikdagi tuzilmani yuqori aniqlikdagi komponentlar bilan birlashtiradi. U ajoyib damping ishlashi va tengsiz aniqlikni ta'minlaydi, bu uni murakkab ko'p o'qli ishlov berish muammolari uchun ideal echimga aylantiradi.
◆ Mashinaning asosiy xususiyatlari
Mustahkam yotoq tuzilishi:
Yuqori sifatli, barqaror Meehanite quyma temirdan-kullangan holda, ogʻir yuklarni bajarish uchun mustahkam poydevor boʻlishi uchun qurilgan.
01
Yuqori ishlov berish aniqligi:
Optimallashtirilgan dizayn, hatto murakkab ishlov berish jarayonlarida ham benuqson aniqlikni ta'minlab, mukammal damping effektini ta'minlaydi.
02
Qoʻshimcha{0}}Keng asosiy dizayn:
Ultra{0}}keng taglik va mustahkamlangan kuzovli quyma yuqori tezlikdagi harakatlarda yaxshilangan qo‘llab-quvvatlash va maksimal kesish qattiqligini taqdim etadi.
03
Kengaytirilgan operatsion barqarorlik:
Yuksak va barqaror ishlashni taʼminlagan holda yuqori{0}}tezlikda siljishni osonlashtirish uchun aniq chiziqli yoʻnalishlar bilan jihozlangan.
04
Yuqori-moment unumdorligi:
Yuqori momentni taʼminlash va teskari tebranishlarni samarali bartaraf etish uchun-toʻgʻridan-toʻgʻri harakatlantiruvchi vosita tizimi bilan birlashtirilgan aniq sharli vintlar bilan jihozlangan.
05
◆ Professional dastur
Yuqori -samarador 5-eksali ishlov berish yechimi sifatida bu markaz tezlik, qattiqlik va aniqlikni birlashtiradi. U aerokosmik, avtomobilsozlik, mog'or ishlab chiqarish va boshqa yuqori texnologiyali sohalarda murakkab qismlarni ishlab chiqarishning qat'iy talablarini qondirish uchun maxsus ishlab chiqilgan.

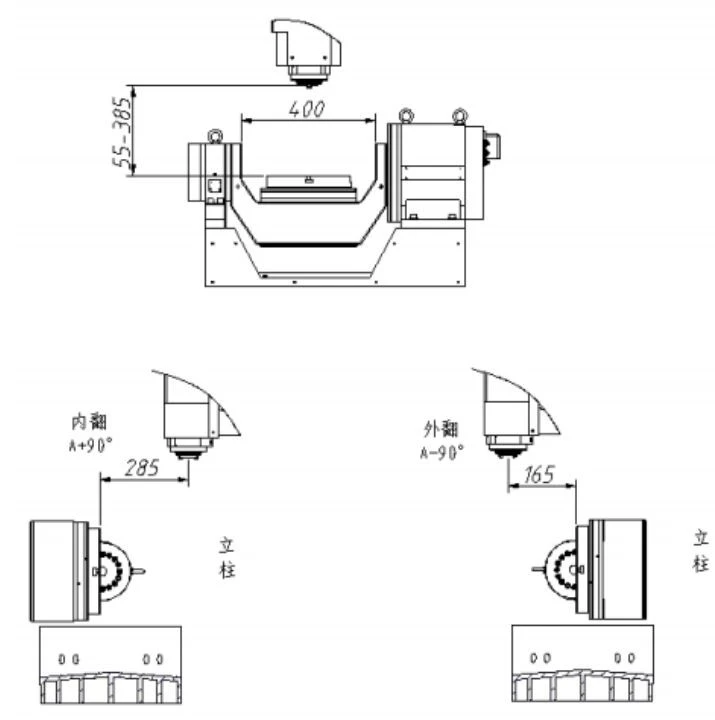

XMDR-400+ Trunnion Type 5 eksa vertikal ishlov berish markazi
◆ Model spetsifikatsiyalari
5 eksa vertikal ishlov berish markazi parametrlari jadvali
|
Model |
MU-400S |
MUA-400S |
XMDR-400+ |
|
Sayohat |
|||
|
X/Y/Z o'qining harakatlanishi (mm) |
800 / 600 / 600 |
800 / 600 / 600 |
600 / 450 / 330 |
|
O'qning egilish diapazoni (deg) |
+30 ~ -120 |
+30 ~ -120 |
±120 |
|
C o'qi aylanish diapazoni (deg) |
360 |
360 |
±360 |
|
Shpindel burunidan stolgacha bo'lgan masofa (o'q 0 gradusda) (mm) |
150–750 |
150–750 |
55–385 |
|
Ish stoli |
|||
|
Stol o'lchami (mm) |
Ø400 |
Ø400 |
Ø260 |
|
Stolning yuk ko'tarish qobiliyati (0–45 daraja egilish) (kg) |
400 |
400 |
260 |
|
Stolning yuk ko'tarish qobiliyati (45-90 daraja egilish) (kg) |
150 |
150 |
60 |
|
Oziqlantirish tezligi |
|||
|
X/Y/Z tez harakat (m/min) |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
|
Kesish besleme tezligi (mm/min) |
10000 |
10000 |
10000 |
|
Konditsioner o'qini tez uzatish (devr/daq) |
15 / 20 |
15 / 20 |
189 / 386 |
|
Shpindel |
|||
|
Shpindel tezligi (rpm) |
12000 |
12000 |
12000 / 24000 |
|
Shpindelli haydovchi turi |
To'g'ridan-to'g'ri ulanish |
To'g'ridan-to'g'ri ulanish |
To'g'ridan-to'g'ri ulanish |
|
Mil konus (ISO) |
BBT-40 |
BBT-40 |
BT30 / BBT30 |
|
Shpindelli dvigatel (kVt) |
11 / 15 |
11 / 15 |
5.5 / 7.5 |
|
Aniqlik |
|||
|
X/Y/Z joylashishni aniqlash aniqligi (mm) |
±0.007 |
±0.007 |
±0.005 |
|
X/Y/Z takrorlanishi (mm) |
±0.005 |
±0.005 |
±0.003 |
|
Sovitish o‘qining takrorlanishi (arc-sek) |
8 / 6 |
8 / 6 |
±8 / ±5 |
|
Asboblar jurnali (ixtiyoriy) |
|||
|
Asbob quvvati |
24 |
24 |
21 |
|
Maks. asbob diametri (qo'shni asboblar yo'q) (mm) |
120 |
120 |
60 |
|
Maks. asbob uzunligi (mm) |
300 |
300 |
120 |
|
Maks. asbob og'irligi (kg) |
8 |
8 |
8 |
|
Boshqalar |
|||
|
Mashinaning umumiy balandligi (mm) |
3061 |
3061 |
2180 |
|
Zamin maydoni (L×W) (mm) |
3200×3325 |
3200×3325 |
1800×1700 |
|
Quvvat talabi (kva) |
30 |
30 |
20 |
|
Mashinaning og'irligi (taxminan) (T) |
8 |
8 |
3 |
|
CNC boshqaruvchisi |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
